Control Monitor - ONAIR Light Box
สำหรับ STUDIO จัดรายการวิทยุและบันทึกเสียง

Product By www.pjxteam.com


เป็นอุปกรณ์ที่สำคัญ และจำเป็นต้องมีในระบบสถานีวิทยุกระจายเสียงมาตรฐาน
เพื่อป้องกันเสียงที่ไม่พึงประสงค์และเตือนไม่ให้ส่งเสียงดัง
เมื่อนักจัดรายการจะเปิดไมโครโฟนเพื่อออกอากาศ
รวมถึงการควบคุมเสียงของลำโพงมอนิเตอร์ในสตูดิโอ
เมื่อนักจัดรายการจะเปิดไมโครโฟนป้องกันเสียงวี๊ด-หอน
โดยเครื่องนี้จะตัดเสียงลำโพงมอนิเตอร์และเปิดไฟเตือน ON AIR
เมื่อนักจัดรายการเปิดไมโครโฟนเพื่อออกอากาศนั่นเอง
เพื่อการจัดรายการและสถานนีที่มืออาชีพต้องมี..

คุณสมบัติ
- ตัวเครื่องสีเทาดำขนาดเล็กน้ำหนักเบาง่ายต่อการจัดวาง
- รองรับการทำงานด้วยแรงดันไฟ 200-250 โวลท์กินไฟน้อยมาก
- ตัวเครื่องไม่เกิดความความร้อนขณะทำงาน แม้ไม่ได้ทำงานในห้องปรับอากาศ
- ทำงานได้ต่อเนื่องตลอด 24 ชม.
- วงจรภายในออกแแบบเป็นสองส่วนแยกกันโดยเด็ดขาด ระหว่างระบบควบคุมไฟ On Air
  และควบคุมระบบเสียง
- มีไฟแสดงสภาวะการทำงาน  Studio1  และ Studio2
- สามารถใช้การควบคุมจากไมโครสวิทช์หรือ แรงดันไฟจากภายนอกได้
  เพื่อความสะดวกในการต่อใช้งาน
- สามารถเชื่อมต่อจาก Mixer Broadcast เพื่อควบคุมกล่องไฟได้ทันที
- สามารถต่อใช้งานโดยไม่ต้องแกะตัวเครื่อง Mixer เพื่อป้องกันการหมดรับประกัน
- รับประกันการใช้งาน 1 ปีเต็ม!


เครื่องนี้ได้ทดสอบการใช้งานกับ Mixer หลากหลายยี่ห้อ และหลายรุ่นดังนี้
- YAMAHA
- BEHRINGER
- Soundcraft
- Mackie
- ALLEN & HEATH
- MIDAS
- NTS
- PEAVEY
- Phonic
- ALTO
- NPE
- Modify

การติดตั้ง  Control ONAIR ด้วยภาพ

รุ่น PJX-Control ONAIR
1 ชุดประกอบด้วย
- ตัวเครื่อง PJX-Control ONAIR(สีเทาดำ)
- สายนำสัญญาณอย่างดี ขั้วต่อแบบแจ็คโฟนมาตรฐานสเตอริโอ ยาว 2.5 เมตร 2 ชุด
  (ทำตาม Mixer และ Monitor)
- สายไฟ AC ความยาว 1.5 เมตร
- สายพร้อมไมโครสวิทช์ 2 ตัว สำหรับ Control BOX จากโวลลุ่ม สไลด์ ยาว 2.5  เมตร  1 ชุด
- คู่มือการติดตั้ง

ราคาปกติ 3,000 บาท
ราคาพิเศษเพียง 2,900 บาท

สั่งซื้อคลิ๊ก Line
http://bit.ly/1Q4iWnC
http://bit.ly/1Q4iWnC
http://bit.ly/1Q4iWnC
http://bit.ly/1Q4iWnC

โทร Tel: 087-398-5555

WWW.PJXTEAM.COM
[size]

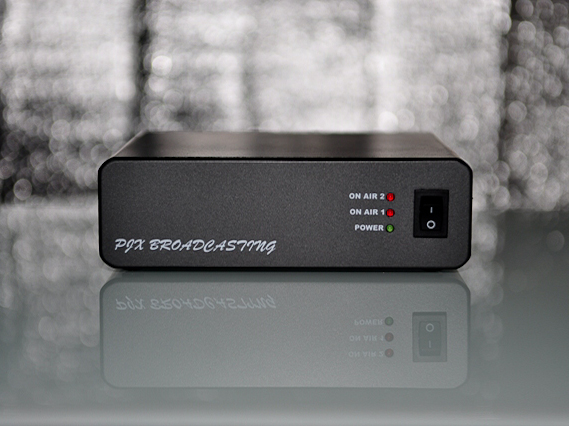

ด้านหน้ามีสวิทช์ เปิด - ปิด เครื่อง
มีไฟแสดงสถานะการเปิดเครื่องที่ตำแน่ง POWER ไฟสีเขียวติดสว่าง
มีไฟแสดงสถานะการตัดเสียง Monitor 1+เปิดไฟ Box ONAIR 1 ที่ตำแหน่ง ONAIR 1 สีแดง
มีไฟแสดงสถานะการตัดเสียง Monitor 2+เปิดไฟ Box ONAIR 2 ที่ตำแหน่ง ONAIR 2 สีแดง

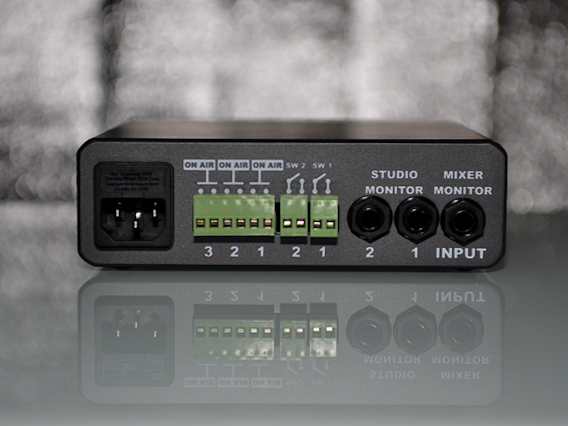

ด้านหลังมีช่องต่อสายไฟแบบมีกราวด์แบบมีฟิวส์ เพื่อจ่ายไฟเลี้ยงให้กับตัวเครื่อง
ช่องต่อฺ Box ONAIR 3 จะทำงานทุกครั้งที่มีการสั่งงานจาก SW2 , SW1
ช่องต่อฺ Box ONAIR 2 , Box ONAIR 1  จะทำงานสอดคล้องกับการสั่งงานจาก SW2 , SW1
ช่องต่อ SW1 ,SW2 ต่อไปที่ ไมโครสวิทช์ หรือจาก PORT  Control
ช่องต่อไปที่ชุด Monitor STUDIO 2 , Monitor STUDIO 1
ช่องต่อ INPUT รับสัญญาณเสียงมาจาก Monitor OUT หรือ ControlRoom จาก Mixer

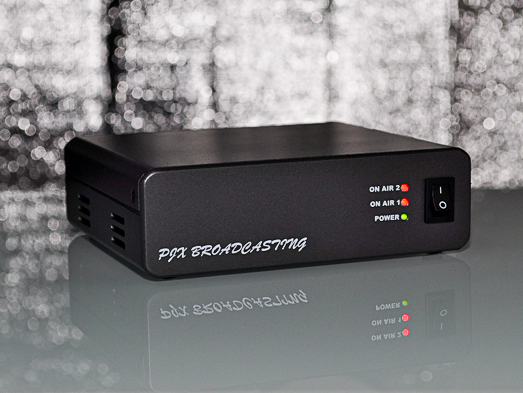

ไฟแสดงสถานะการทำงานด้านหน้า

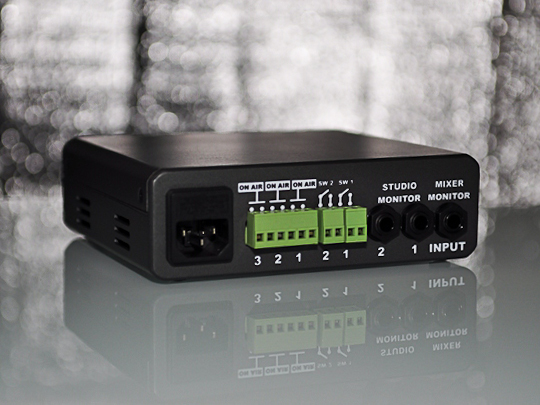

ช่องต่อใช้งานด้านหลังแบบครบครัน

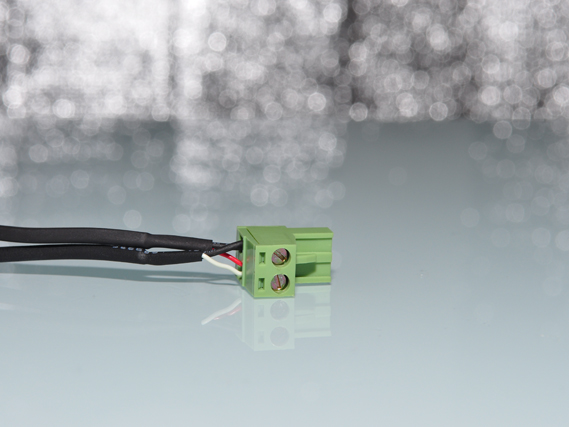

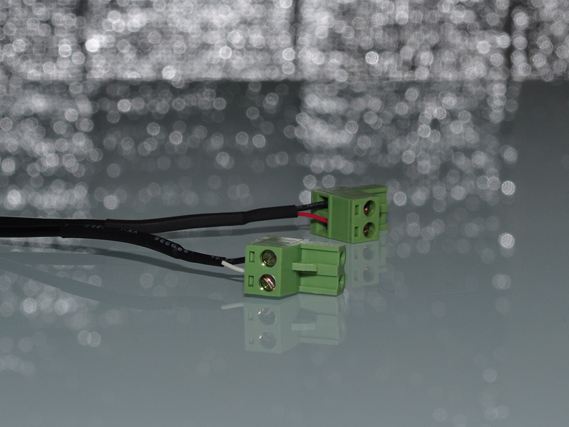

Connector สำหรับต่อสาย Control ไมโครสวิทช์

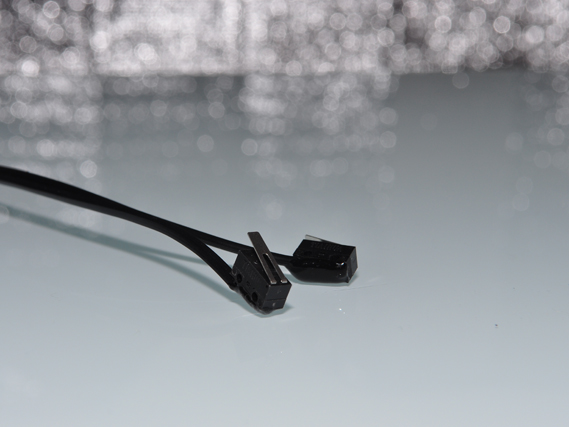

ไมโครสวิทช์สำหรับติดตั้งที่ โวลลุ่มสไลด์เพื่อสั่ง Control


การต่อสาย Connector สำหรับ 1 Studio 2 ไมโครโฟน เพื่อ Control

« แก้ไขครั้งสุดท้าย: กันยายน 07, 2016, 10:05:53 PM โดย pjxteam »

สอบถามรายละเอียดเพิ่มเติมได้ที่  ชัยพงศ์ บุญคง
โทร. 087-398-5555
LINE ID :PJXTEAM หรือ 0873985555
รับสินค้าได้ที่ พระรามเก้า , จตุจักร ,รังสิตคลอง3

https://line.me/ti/p/@nvj7628r

ออฟไลน์ pjxteam

  • Administrator
  • Full Member
  • *****
  • กระทู้: 220
    • www.pjxteam.com

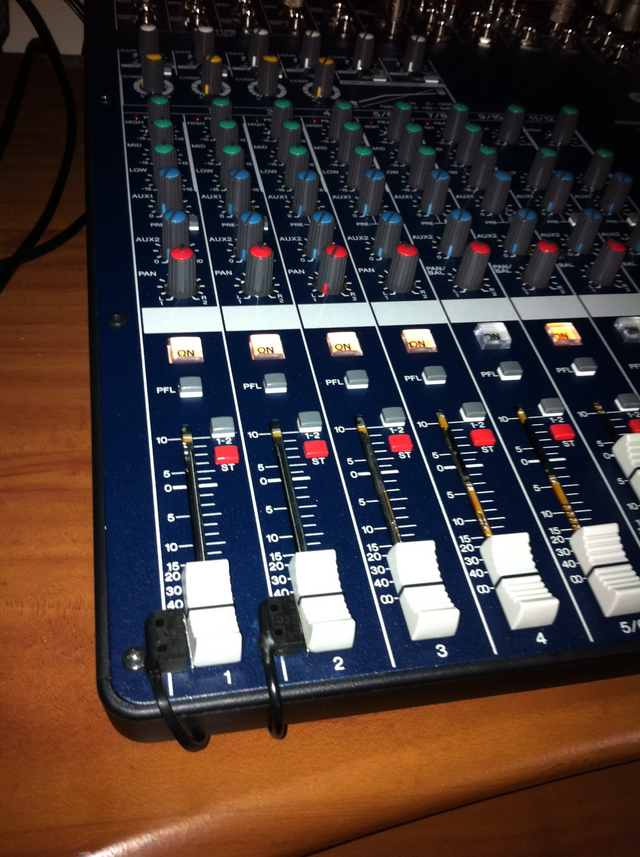

การติดตั้ง สวิทช์ เพื่อส่งไปยัง Control Monitor-ONAIR Box



สอบถามรายละเอียดเพิ่มเติมได้ที่  ชัยพงศ์ บุญคง
โทร. 087-398-5555
LINE ID :PJXTEAM หรือ 0873985555
รับสินค้าได้ที่ พระรามเก้า , จตุจักร ,รังสิตคลอง3

https://line.me/ti/p/@nvj7628r

ออฟไลน์ pjxteam

  • Administrator
  • Full Member
  • *****
  • กระทู้: 220
    • www.pjxteam.com

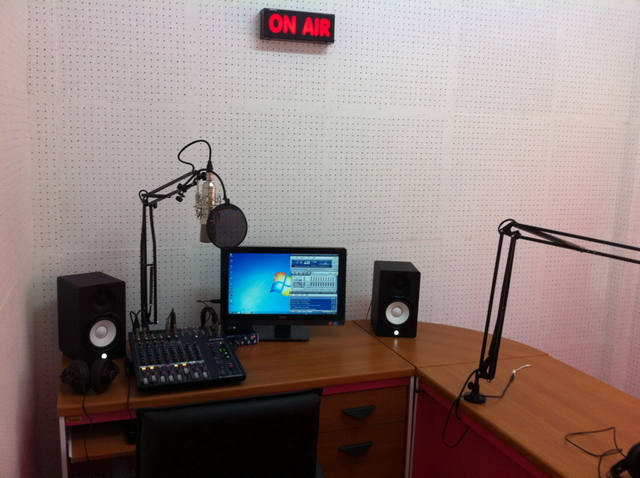

เมื่อติดตั้งเรียบร้อยแล้ว จะพบว่าสะดวกต่อการทำงานมาก  สวยงาม มาตรฐานครับ


« แก้ไขครั้งสุดท้าย: มีนาคม 14, 2014, 12:52:01 AM โดย pjxteam »

สอบถามรายละเอียดเพิ่มเติมได้ที่  ชัยพงศ์ บุญคง
โทร. 087-398-5555
LINE ID :PJXTEAM หรือ 0873985555
รับสินค้าได้ที่ พระรามเก้า , จตุจักร ,รังสิตคลอง3

https://line.me/ti/p/@nvj7628r

ออฟไลน์ pjxteam

  • Administrator
  • Full Member
  • *****
  • กระทู้: 220
    • www.pjxteam.com

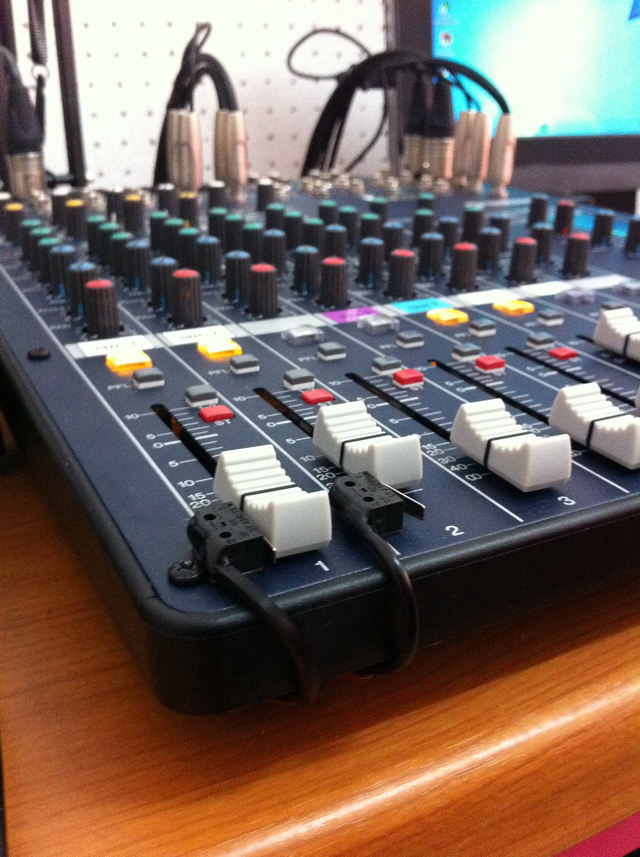

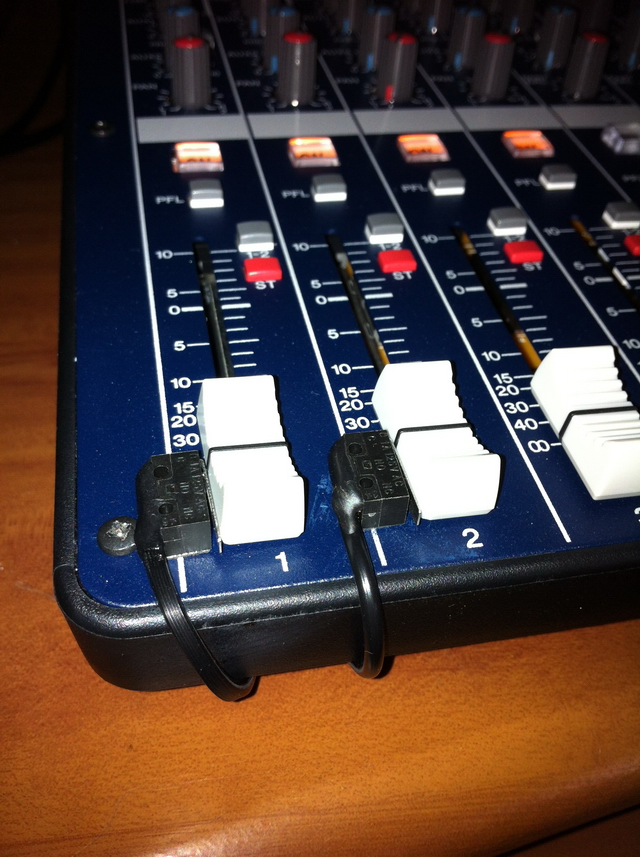

อันนี้ลูกค้าส่งมาให้ดู บอกว่าติดตั้งง่ายมาก สะดวกและสวยงาม บน Mixer Yamaha ครับ






สอบถามรายละเอียดเพิ่มเติมได้ที่  ชัยพงศ์ บุญคง
โทร. 087-398-5555
LINE ID :PJXTEAM หรือ 0873985555
รับสินค้าได้ที่ พระรามเก้า , จตุจักร ,รังสิตคลอง3

https://line.me/ti/p/@nvj7628r

ออฟไลน์ pjxteam

  • Administrator
  • Full Member
  • *****
  • กระทู้: 220
    • www.pjxteam.com

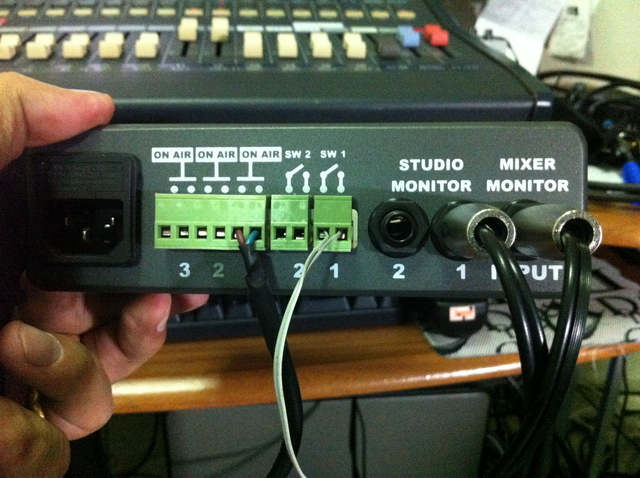

การต่อสาย หลังเครื่อง Control Mornitor - ONAIR ง่ายๆ สำหรับ ห้องเดียว
